今回は、「RCAケーブルとコンポジットケーブルとコンポーネントケーブル」についての説明です。
１．初めに
一言でケーブルといっても、種類は多々あります。
例えば、以下のような名称のケーブルなどがあります。
- キャブタイヤケーブル
- フラットケーブル
- FFC(フレキシブルフラットケーブル)
フラット(=平らな)ケーブルなんかは名称からどんなケーブルなのか想像できますが、キャブタイヤケーブルのように名称からどんなケーブルなのか想像できないケーブルも結構あります。
ということで、今回はRCAケーブルとそれに関係してくるコンポジットケーブルとコンポーネントケーブルについてまとめてみました。
２．RCAケーブルとは？
RCAケーブルとは、音声や映像をアナログ伝送するためのピンケーブルです。
コンポジットケーブル、コンポーネントケーブルと呼ばれていることもあります。
厳密にはちょっと違うのですが、そこは後で解説します。
RCAケーブルは、テレビ・CD/DVDプレイヤー・ゲーム機・オーディオ機器などに古くから使われている歴史のあるケーブルです。
というか、昭和の終わり～平成初期産まれなら、多分一度くらい見たことがあるかと思われます。
今の若者は存在も知らないかもしれませんが、昔はスーパーファミコン・64・ゲームキューブ・Wiiなどのゲーム機ハードがありました。
これらのゲーム機をコンセントとテレビに繋ぐのですが、テレビに繋ぐときに赤・黄・白の変なケーブルがあったと思います。
アレがRCAケーブルです。

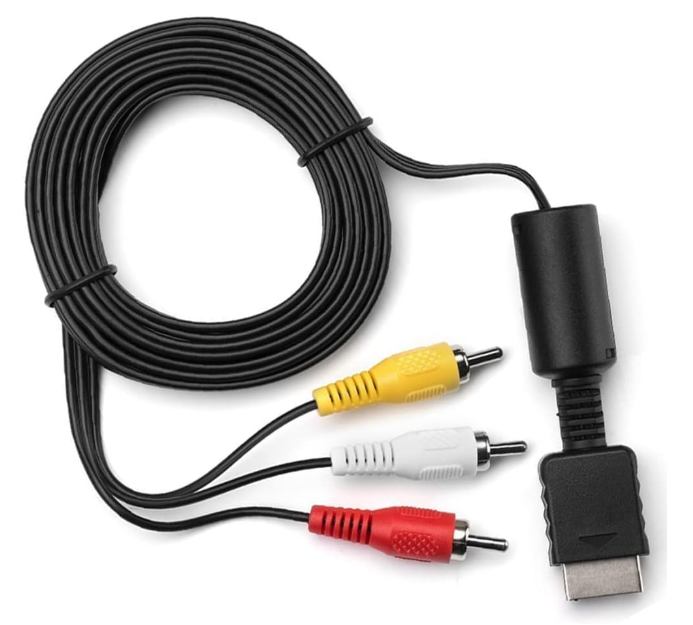

PS2とかPS3まではこのタイプのRCAケーブルだったはずです。
赤がステレオの右音声、白がステレオの左音声、黄色が映像という具合に、それぞれのケーブルで1つの信号をそれぞれ伝送しています。
1ピンごとに伝えている音声・映像は1信号になっているのです。
単一信号を取り扱うので、ケーブル部分は同軸ケーブルで先端がRCAコネクタになっているケーブルがRCAケーブルと呼ばれていることが多いです。
先端が丸いピン形状になっていて、信号線(HOT)をGND線(COLD＋シールド)で囲った2線式のアンバランス接続になっています。
端子色のルールは今でも変わりないので、端子の色を見れば何を送っている信号線なのか把握できるという点も地味に便利だったりします。
他には、構造がシンプルだから安価で抜き差しが容易であり、古い機器との互換性が高いなどのメリットがあります。
登場は1940年代と言われていて、2026年現在でも使われています。
それだけ便利ということなんでしょうね。
とは言え、最近はUSBやHDMIに取って代わられてきているので、日常生活において目にする機会は減っているかと思います。
RCAケーブルを使っているとどうしても使用ケーブルが増えてしまいますからね。
ただ、アナログ伝送が必要なパワーアンプなどのオーディオ機器なら、RCAケーブルはまだまだ現役です。
シンプルなアナログ伝送を前提にしたオーディオ機器なら、RCAケーブルは最適なんですよ。
ノイズには弱いという欠点があるので、長距離伝送の場合はXLRケーブルなどのバランス接続のケーブルが使われますけどね。
ちなみに、音響機器の場合は映像を伝送する必要が無くなるので、ステレオ音声を伝達するための赤と白の2端子しか無いことも普通にあります。
あくまで1ピン1信号というだけで、赤白黄3本揃ってRCAケーブルってわけではないのです。
３．なんでRCAケーブルという名称なのか？
余談です。
RCAケーブルの“RCA”は、[Radio Corporation of America]の略称です。
RCAという名称のアメリカを代表する電機・メディア企業が存在して、そのRCA社が開発したからRCAケーブル・RCAコネクタと呼ばれています。
ただ、こちらのRCA社は1980年代に買収されて解体・消滅しています。
なので、今現在見かけるRCAは会社名というよりブランド名として受け継がれているものだったりします。
４．RCAケーブルとコンポジットケーブルの違い
RCAケーブルはコンポジットケーブル・コンポーネントケーブルと呼ばれることもあると最初に述べましたが、少し補足しておきます。
コンポジットケーブルは、映像信号の伝送方式の名称です。
その伝送にほぼほぼRCAコネクタを使用しているので、コンポジットケーブル≦RCAケーブルのような関係になっていると思ってください。
必ずしもコンポジットケーブルにRCAコネクタが使われているというわけではないですけどね。
こちらも絶対ではありませんが、一般的なRCAケーブルの映像伝送用である黄色ケーブルで伝送されている映像信号がコンポジット映像信号になっていることが多いです。
RCAケーブルがRCAピンプラグを使ったケーブルの総称という扱いになるので、こんな関係になっているのです。
５．コンポジットケーブルとコンポーネントケーブルの違い
次にコンポーネントケーブルに関してですが、こちらもコンポジットケーブルケーブル同様に映像信号の伝送方式の名称になっています。
ただし、その伝送方式が全く異なります。
コンポジットケーブルは、ピンプラグを用いて映像信号を1線に全部まとめて送る方式です。
明るさ(輝度)・色(色差)・同期信号などを、全部1本の線にまとめています。
なので、見た目はRCAケーブル(黄)1本になっていることが多いです。

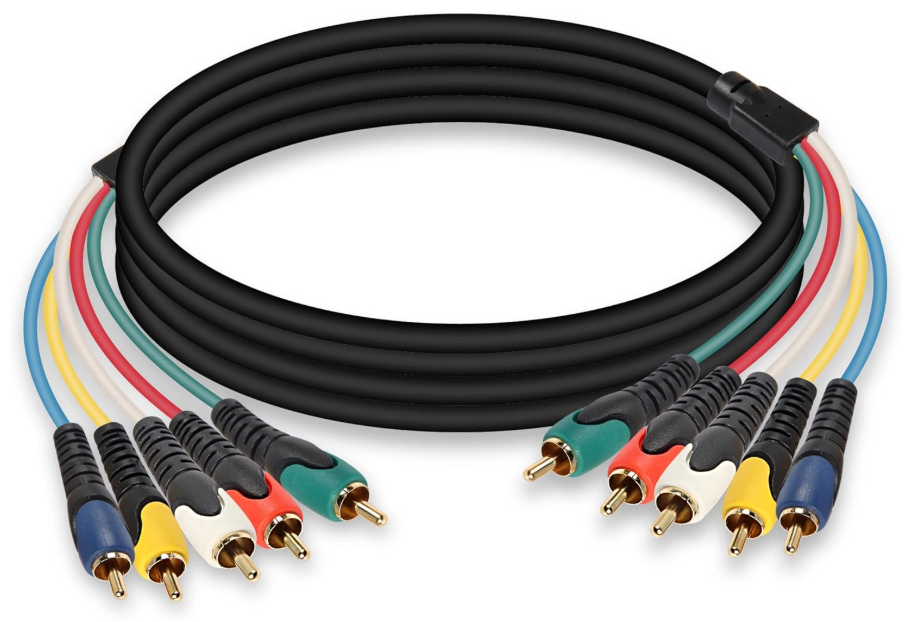

それに対してコンポーネントケーブルは、映像を3つに分離して3本のRCAケーブルで送る方式になっています。
具体的には、緑(Y：輝度＋同期)、青(Pb：青成分/色差)、赤(Pr：赤成分/色差)の3線式になっています。
このように映像情報を分けて送るので、それぞれの信号の干渉が少なくなり、コンポジットケーブルよりも高画質になるのが特徴です。
まとめると、画質は低めだが配線が楽になる映像伝送方式がコンポジット、画質は高めだが配線が面倒になる映像伝送方式がコンポーネントと呼ばれていて、それらのケーブルがRCAケーブルで構成されていることが多いので、RCAケーブルのことをコンポジットケーブル・コンポーネントケーブルと呼んでいることもあるということです。
なんか混ざっちゃってるんですね。
ちなみに、何れも映像伝送方式なので、音声信号に関しては赤(ステレオの右音声)と白(ステレオの左音声)のRCAケーブルで伝送される点は変わりません。
その為、コンポジット方式だと計3本、コンポーネント方式だと計5本のRCAケーブルで構成されることになります。
以上、「RCAケーブルとコンポジットケーブルとコンポーネントケーブル」についての説明でした。
