【基本がわかる用語解説】 プローブとは?テストリードとは?

用語

普段使いしているけどよくよく考えると説明が難しい単語ってありませんか?
この記事は、私が疑問に感じた用語について調べてまとめたものとなっています。
イメージ重視で『ああ、そんな感じか』と理解したい人向けです。

今回は「プローブ(テストリード)」についてです。

1.初めに

わからない用語を調べた際、用語の説明をするために他の用語が出現してくるので結局何を意味するのかわからなくなったという経験はありませんか?
私は結構あります。
特に、業界特有の用語なんてその業界の方は知ってて当たり前のように使用してくるので、全く解読できなかったりします。

残念ながら、本ブログに関しても同じことが言えます。
人それぞれどこまで理解しているかは当然異なってきますので、万人が理解できる記事を書くというのは不可能なのです
超初心者に合わせて毎回基礎中の基礎から説明してたら本題に入れませんからね。

その対策として、本ブログでは記事中に登場する一部の用語(※よくある青字下線表示をしてある)をクリックすると、別途その用語についてまとめた記事へ移動させるような形式を取っています。
そのまとめ記事の一部が本記事となります。
その為、まとめてある内容は基本中の基本で、『おそらくこんな意味なんだろうな』と理解してもらうのを目的としています。
わかりやすくがモットーです。
なので、難しい言い回しは極力避けますし、形式ばった書き方だと拒否反応が起きる方もいそうなので言葉遣いもゆるゆるにしていきます。

用語の一覧は本ブログトップの「用語集」というボタンから閲覧できるので、他にも気になる用語があったらそこを覗いてみてください。

2.プローブ(テストリード)とは?

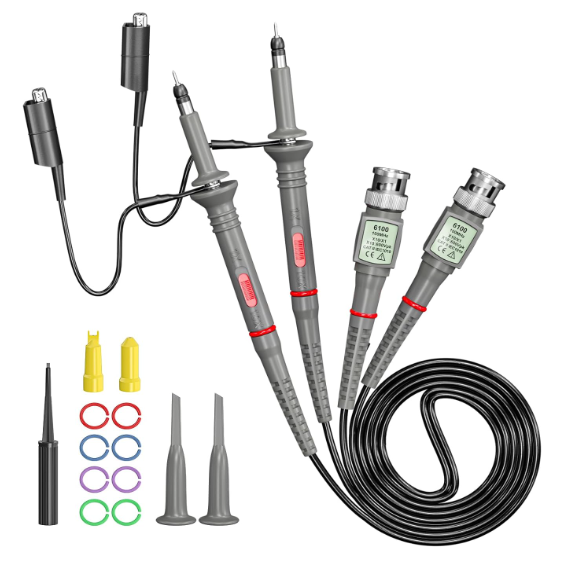

プローブ[probe]とは、何かを測定するために接触させて測定器まで伝送するための機器のことです。
探針とも呼ばれます。
オシロスコープで波形を測りたい時に使うケーブルという認識が一般的ですね。

理想を述べると同軸ケーブルなどのノイズに強いケーブルで測定箇所と計測機器を繋ぎたいのですが、実際はそうもいきません。
その測定用の出力端子を一々用意しておくわけにもいかないですからね。

そこで登場するのがプローブです。
プローブの先端はフック状になっているので部品の足に直接固定することができますし、その先端部分を取り外すと針状になっているので直接触れることも可能です。
ただ、被測定物にとってはプローブは異物なので、その影響が測定結果に少なからず出ます
そこを考慮した上でなるべく影響を与えないように設計はされていますが、それでも影響は出るのです。
その為、プローブを使って測定した値を過信しないようには注意しましょう。

ちなみに、外部ノイズを防ぎつつ測定機器まで確実に信号を伝達できるという点もプローブに求められる条件です。
その為、テスタなどに付属しているケーブルもプローブと呼んでいることがありますが、あれはテストリードと呼ぶのが正しいのでは無いかと思われます
“思われる”と述べたのは、そう決められているわけではないからです。
サイトによってはプローブと呼ぶのが正しいと言っている場合もありますので、これはあくまで私の個人的な見解だと思ってください。
同じもの扱いで一々突っ込まれたことは今のところ無いです。

3.まとめ

プローブ(テストリード)とは、何かを測定するために接触させて測定器まで伝送するための機器のことです。

以上、「プローブ(テストリード)」についてでした。
